Szczegóły Produktu:
|
Masę (kg): | 600 | Rozmiar linii kleju: | 9m*1,6 m*1,8 m |
---|---|---|---|
Automatic Stacking Machine Size: | 3M*2.5M*1.5M | Częstotliwość: | 50 Hz |
Całkowita moc: | 25 kW | Szerokość cewki aluminiowej: | 300-600mm |
Dokładność korekty: | ±0,5 mm | Prędkość silnika: | 115 RPM /min |
Tryb jazdy: | Silnik synchroniczny | Warunki: | Nowy |
Podkreślić: | Maszyny do klejania,do układania w stosach |
Wprowadzenie

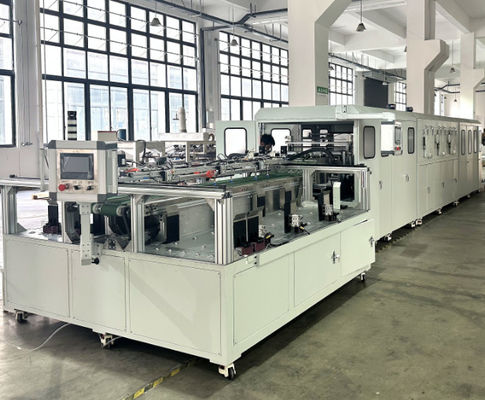

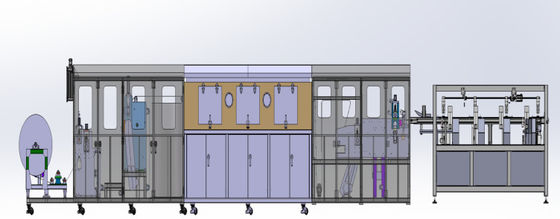

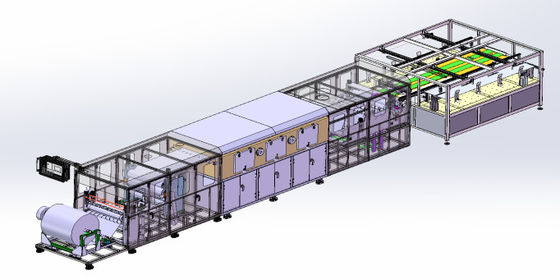

Ogólny układ linii kleju A600
Urządzenie to jest specjalistycznym urządzeniem wykorzystywanym głównie do powlekania, cięcia i układania w stos aluminium węzłów pączkowych.
a. Opis procesu
W zależności od potrzeb, wymagane cewki aluminiowe są rozwinięte i pokryte specjalnym klejem dla aluminiowego rdzenia pąków pszczeli do druku grubowego.są przebiane i spłaszczone zgodnie z wymaganiami procesu, a następnie cięte i ułożone do ustalonej długości.
b. Właściwości urządzeń
Maszyna do powlekania pąków miodnych z aluminium zaprojektowana i wyprodukowana przez naszą firmę ma następujące główne cechy:
1) Automatyczne sterowanie napięciem stałym dla rozwijania napięcia cewki;
2) Rolka pływająca może automatycznie regulować funkcję synchronizacji linii produkcyjnej;
3) Po przyklejaniu, może automatycznie wyschnąć; Dokładna kontrola temperatury w piecu
4) Materiał powleczony może automatycznie wiercić otwory
5) Badanie pojedynczej płyty umożliwia automatyczne pomiar odstępów między taśmami i obliczenie pasma taśmy klejącej dla różnych modeli rolków płytkowych po powleczeniu.
6) Po przyklejaniu automatyczne i precyzyjne cięcie stałej długości może osiągnąć pozycjonowanie folii aluminiowej w pobliżu końca po przyklejaniu.

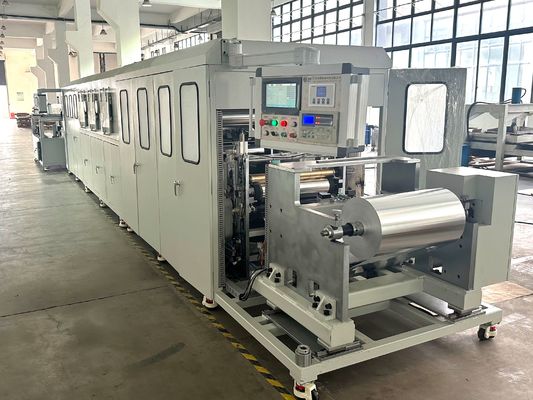

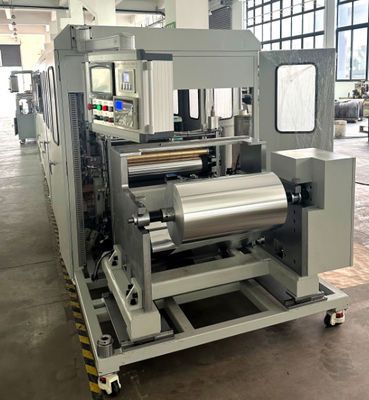

A.Jednostka załadunkowa i klejowa
Jednostka ta obejmuje takie funkcje jak karmienie folią aluminiową, trakcja folii aluminiowej, otwór punkcyjny folii aluminiowej, płaskowanie folii aluminiowej, synchronizacja folii aluminiowej i klej folii aluminiowej.
Szczegółowe parametry systemu korekty
Korygująca marka | Opcja A | OpcjaB | OpcjaC |
Dokładność korekty | ±0.5 mm | ±0.5 mm | ±00,3 mm |
prędkość obrotowa silnika | 115 obroty / min/min | 115 obroty / min/min | 350 obroty / min/min |
Cios siłowni | 100 kg | 100 kg | 100 kg |
Obciążenie mechanizmu wykonywania | 1T | 1T | 1T |
Mechanizm wykonania | 140 mm | 140 mm | 140 mm |
Prędkość mechanizmu wykonania |
10 ± 10% mm/min |
10 ± 10% mm/min |
1 mm/s-75 mm/s regulowane |
Tryb jazdy | Silnik synchroniczny | Silnik synchroniczny | serwo |
B.Automatyczna jednostka klejująca
Automatyczny sprzęt do dodawania kleju składa się z zbiornika mieszania, sondy ultradźwiękowej, mieszalnika silnika pneumatycznego i głównej skrzynki silnika (główna skrzynka silnika składa się z trzech części: górnej, środkowej,i dolne części, z górną częścią stanowiącą zbiornik rozpuszczalnika wysokiego poziomu, środkową częścią stanowiącą główną skrzynkę sterującą i interfejs obsługi człowieka i maszyny,a dolna część jest pompą diafragmy pneumatycznej)
C.Jednostka temperatury stałej typu tunelu
Liczba punktów regulacji temperatury: 4
Temperatura pracy: 0 ~ 120 ° C (maksymalna temperatura pieca 150 ° C)
Ochrona alarmowa przed przegrzaniem, odłączeniem, przeciążeniem itp.
Moc ogrzewania: 20 kW
Dokładność regulacji temperatury: 3-5 °C
D.Podstawa cięcia chłodzącej

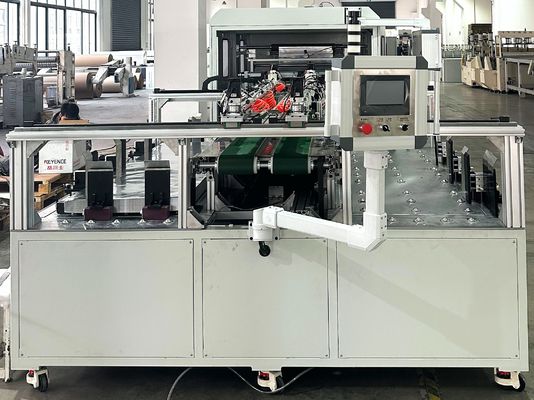

E.Całkowicie automatyczna dwustacjonarna maszyna do laminowania z rdzenia pszczeli pszczeli aluminiowych
1) Nadaje się do szerokości folii aluminiowej: 580-600 mm.
2) Długość układania: 900-1800 mm.
3) Maksymalna prędkość: 25 PCS/min (wyliczona przy użyciu folii aluminiowej o długości 1700 mm).
4) Maksymalna wysokość układania: 200 mm.
5) Gdy liczba pojedynczych kart osiągnie ustawioną liczbę, kierunek automatycznie zmieni się.
6) Pozycja kubka odsyskowego może być regulowana z przodu, z tyłu, z lewej i z prawej strony.
7) Urządzenie jest wyposażone w śruby stopniowe, które można regulować poziomo.
8) Wysokość węzła zasilającego można regulować: 1050-1150 mm.
9) Wysokość wózka składowego: 700 mm.
F.Lista wyposażenia
- Nie, nie. | Nazwa | Numer | Zjednoczenie | Producent | |
1 | System napięcia folii aluminiowej | 1 | SET | BEECORE | |
2 | System przebijania folii aluminiowej | 1 | SET | BEECORE | |
3 | System powlekania folii aluminiowej | 1 | SET | BEECORE | |
4 | System suszenia | 1 | SET | BEECORE | |
5 | System buforowy z folii aluminium | 1 | SET | BEECORE | |
6 | System cięcia folii aluminiowej | 1 | SET | BEECORE | |
7 | System sterowania | 1 | SET | BEECORE |
Wykaz głównych akcesoriów:
Nie | Nazwa | Numer | Zjednoczenie | MProducent | |
1 | Ramka | 1 | SET | BEECORE | |
2 | Owoc | 1 | SET | BEECORE | |
3 | Włókno walcowe | 39 | SET | współpartner | |
4 | Części obrobione | SET | co-partner |
